对于50液压摇臂钻来说，在进行工件加工时需要满足一定的条件才能够确保设备的正常加工。在这些所需要满足的条件中有其中八个要素是必不可少的要素，50液压摇臂钻工件加工的八大要素主要分为主轴变速、进给变速、进给保险传动结构、进给传动轴、主轴平衡、主轴箱夹紧、横臂升降、摇臂夹紧这8个部分组成的。

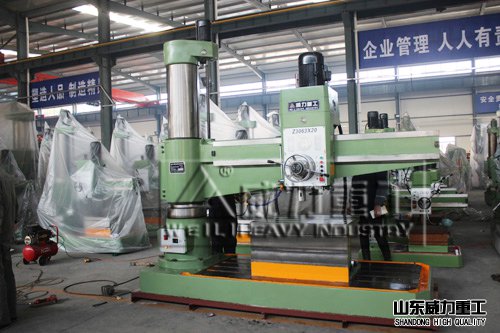

50液压摇臂钻床车间
一、50液压摇臂钻主轴变速
主轴变速主要通过液压摇臂钻II轴上的移动齿轮和IV轴上的二联滑动齿轮以及III轴上的不同齿轮的撮合使得主轴获得三级不同进给速度。
二、50液压摇臂钻进给变速
进给变速主要是由液压要把钻主轴上的齿轮经过V-III轴3对齿轮进行减速操作，继而通过VIII轴上的三联滑动齿轮和VII轴上的不同齿轮的结合，从而使得主轴获得三级不同进给变速。
三、50液压摇臂钻进给传动保险机构
在液压摇臂钻VIII轴和涡杆轴之间设有钢球保险离合器。当主轴进给抗力超过规定值钢球离合器出现打滑。
50液压摇臂钻床车间
四、50液压摇臂钻进给传动轴结构
由液压摇臂钻进给传动轴VIII，经过保险离合器，蜗杆，涡轮，齿轮结合，水平齿轮轴，主轴套齿等传到主轴。
五、50液压摇臂钻主轴平衡结构
采用发条式弹簧，发条两端分别固定在弹簧盒和传动轴上，通过轴端固定。齿轮肯水平轴齿轮撮合，当主轴上下移动情况下，由于水平轴的回转操作，使得发条进行回转，使得主轴处于平衡状态。
六、50液压摇臂钻主轴箱夹紧
通过液压要把钻主轴箱夹紧手柄，偏心轴，压块，使得主轴肯横臂导轨夹紧。
液压摇臂钻床车间
七、50液压摇臂钻横臂升降
由于液压摇臂钻电机通过两齿轮和丝杠的作用进行操作。
八、50液压摇臂钻摇臂夹紧
通过液压摇臂钻夹紧手柄，螺栓、螺母，消除摇臂和立柱之间的间隙而实现夹紧。
